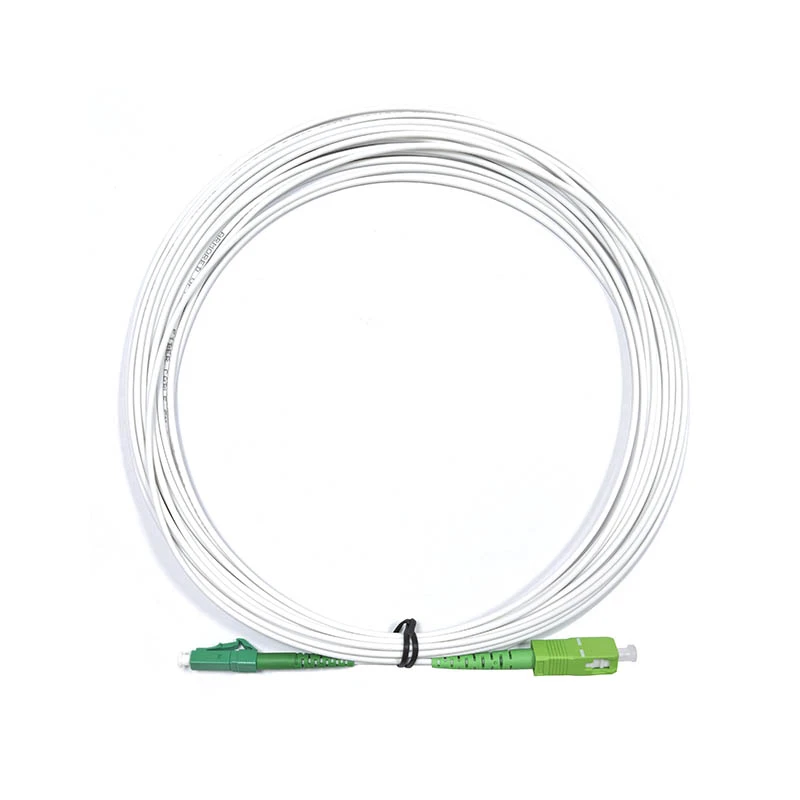

Fabrikamız bilan 10 m masofada barqaror optik rishtalar, lszh, anti-rack{0}}to- uchun zirhli simli tolali patch shnuri lc/apc to sc/apc sotib olishga xush kelibsiz. Xitoyning yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri sifatida biz ham tayyorlangan buyurtmalarni qabul qilamiz. Hozir biz bilan narx va kotirovka bilan maslahatlashing.
Tarmoq barqarorligi bilan boshqariladigan tuzilma va material dizayni
Zirhli tolali patch-shnurning asosiy qiymati shunchaki "kuchliroq" bo'lish emas, balki tola yadrosiga bevosita ta'sir qiluvchi hodisalardan-siqish, taranglik, haddan tashqari egilish, burilish va kemiruvchilarning shikastlanishi- kabi umumiy nosozlik rejimlarini kabel strukturasi tomonidan yutilgan va boshqariladigan kuchlanishlarga aylantirishdir.
Yetuk sanoat dizayni odatda qatlamli qurilishni qabul qiladi:
- Zanglamaydigan po'lat quvur (o'zaro bog'langan yoki spiral struktura)
- Aramid ipning kuchlanishini mustahkamlash
- Tashqi himoya ko'ylagi
Ushbu konfiguratsiyada ichki metall trubka siqilishga chidamlilik va jismoniy kemiruvchilarga qarshi{0}}to'siqni ta'minlaydi, shu bilan birga minimal egilish radiusini ta'minlaydi. Aramid ip qatlami kuchlanish kuchlarini o'zlashtiradi va tashqi ko'ylagi aşınmaya qarshi himoya qiladi va identifikatsiyani qo'llab-quvvatlaydi.
-Kemiruvchilarga qarshi dizayn mantigʻi: birinchi navbatda jismoniy toʻsiq
Muhandislik nuqtai nazaridan, kemiruvchilarga qarshi{0}}ta'sirchanlik sifatida tushunish kerakjismoniy to'siqning ustuvorligi.
Haqiqiy joylashtirishda kemiruvchilarga qarshilik ko'rsatish uchun faqat kurtka qo'shimchalariga tayanish mos kelmaydi va tekshirish qiyin. Aksincha, metall zirh (masalan, po'lat lenta yoki po'lat quvurlar) to'g'ridan-to'g'ri va o'lchanadigan himoya qatlamini ta'minlaydi.
Etakchi ishlab chiqaruvchilarning sanoat hujjatlari shuni ko'rsatadiki, uzoq{0}}muddatli sinovlar buni doimiy ravishda ko'rsatadimetall zirh (masalan, gofrirovka qilingan po'lat lenta)kemiruvchilarga chidamliligini oshirish uchun eng samarali echimlardan biridir. Bunday dizaynlarda zanglamaydigan po'latdan ham keng qo'llaniladi, buning uchun narx-ishlash darajasi-bog'lanadi.
Bu birlashtirish uchun aniq va texnik asosli asosni beradikemiruvchilarga qarshi{0}}qobiliyatli zirhli tuzilma.
Bükme unumdorligi va barqarorligi: ikki-qatlamli himoya mexanizmi
Birinchi qatlam tolaning o'zi. Agar ITU-T G.657.A2 bir-rejimli egilish-sezgir tolasi tanlansa, standart aniq "yuqori-tolali tolalarni boshqarish tizimlari va maʼlumotlar markazi tarmoqlari" kabi makon{6}}cheklangan stsenariylarga moʻljallangan va A uchun minimal dizayn radiusi (A11,5mm2) ni belgilaydi. Bundan tashqari, G.657.A mavjud OS2 ekotizimlari bilan hamkorlikni osonlashtiradigan G.652.D (oʻzaro bogʻlanish va uzatish xususiyatlari boʻyicha mos) kichik toʻplami sifatida tavsiflanadi.
Ikkinchi qatlam - kabel tuzilishi. Zirhli patch shnurning metall o'tkazgichi va tashqi qobig'i "ruxsat etilgan egilish radiusi" ni ko'proq muhandislik{1}}boshqariladigan qiymatga oshiradi va konstruktiv cheklovlar tavsiya etilgan radiusdan pastroq egilishning oldini oladi va shu bilan qo'shimcha zaiflashuvni va mikro{3}{4}}bukilish/makroburilish natijasida yuzaga keladigan uzoq muddatli stress shikastlanishini kamaytiradi.
Past qo'shish yo'qotilishi va yuqori qaytish yo'qotilishi (APC barqarorligining yadrosi)
APC (Angled Physical Contact) konnektorlari odatda taxminan 8 graduslik burchakli so'nggi yuzga ega bo'lib, u geometrik ravishda aks ettirilgan yorug'likni qoplama tomon yo'naltiradi va manbaga qaytarilishini kamaytiradi.
Muhandislik amaliyotida "APC 60 dB dan kattaroq yoki unga teng qaytish yo'qolishi" ko'pincha yuqori aks ettirishni bostirish uchun maqsad sifatida ishlatiladi (umuman UPC dan yuqori talablar). Shuning uchun APC odatda yuqori-barqarorlikdagi maʼlumotlar markazi havolalari va PON/CATV kabi-koʻrsatuvchi sezgir tizimlar uchun tanlanadi.
LSZH (Low Smoke Zero Halogen) va ma'lumotlar markazining xavfsizligi barqarorligi
LSZH ning qiymati nafaqat "atrof-muhitga do'stlik", balki ma'lumotlar markazining hodisalari stsenariylarida "to'xtash vaqtini" qisqartiradi.
IEC 60754-1 fonida aniq ta'kidlanganidek, ba'zi kabel materiallari yondirilganda kislotali gazlarni chiqaradi, bu esa yong'inning o'zidan tashqari elektr va elektron qurilmalarga keng tarqalgan zarar etkazishi mumkin. Standart simi spetsifikatsiyasi chegaralari uchun asos bo'lgan halogen kislota gaz tarkibini aniqlash usullarini taqdim etadi.
IEC 61034 seriyali (tutun zichligini o'lchash) va IEC 60332 otashga chidamliligini tekshirish tizimi bilan birgalikda LSZH yong'inga{2}}tegishli xavflarni-korroziya, tutun va olov tarqalishiga-tasdiqlanishi mumkin bo'lgan muvofiqlik tizimiga olib keladi.
EMI immuniteti (qo'llash mumkinligi haqida eslatma)
Optik tolalar signallarni elektr tokidan ko'ra yorug'lik yordamida uzatadi va vosita-o'tkazuvchan emas. Shuning uchun, bog'lanish darajasida tolalar tabiatan elektromagnit parazitlarga (EMI) immunitetga ega.
Yuqori zichlikdagi raflar, quvvat kabellari bilan parallel yoʻnaltirish yoki maʼlumotlar markazlarida elektromagnit shovqin boʻlgan joylarda-bu xususiyat toʻgʻridan-toʻgʻri bit xatolik tezligi va havola jitterining barqarorlik chegaralarini yaxshilaydi.
Uzluksiz 10 m optik yo'l bilan bog'lanishning nosozlik nuqtalarini kamaytiring
Strukturaviy kabel tizimlarida har bir qo‘shimcha ulanish interfeysi signalning potentsial yo‘qolishi, beqarorlik va uzoq muddatli texnik xizmat ko‘rsatish xavfi-ni keltirib chiqaradi.
10 metrli zirhli simli optik tolali patch-shnur uchun mo'ljallangankeraksiz ulanish nuqtalarini yo'q qiling, yanada barqaror va samarali optik aloqani yaratish.
Tarmoq barqarorligini qanday yaxshilaydi
Kamroq ulanish interfeyslari:Bitta uzluksiz 10 m kabel bir nechta qisqa patch shnurlari va adapterlarini almashtirib, jismoniy nosozlik nuqtalarini kamaytiradi.
Pastki qoʻshish yoʻqotish toʻplanishi:Har bir ulanish odatda 0,2-0,3 dB yo'qotishni keltirib chiqaradi. Qo'shimcha interfeyslarni yo'q qilish optimal signal kuchini saqlashga yordam beradi.
Doimiy daromad yo'qotish ko'rsatkichi:APC konnektorlari (8 daraja burchakli jilo) barqaror qaytish yo'qotilishini ta'minlaydi va signalning butun havola bo'ylab aks etishini minimallashtiradi.
Signal yaxlitligi-oxirigacha-:Uzluksiz tolali yoʻl uzilishlarning oldini oladi va talab yuqori boʻlgan- muhitlarda silliq optik uzatishni taʼminlaydi.
Ilova stsenariylari va yuqori{0}}zichlikdagi joylashtirish boʻyicha tavsiyalar
Ma'lumotlar markazi topologiyasi va ortiqcha dizayn har qanday muvaffaqiyatsizlik nuqtasi biznes xavfiga aylanishi mumkinligini ta'kidlaydi. Shuning uchun, patch shnur darajasida texnik xizmat ko'rsatish va ortiqcha ishlov berish to'g'ri ishlab chiqilishi kerak. ANSI/TIA-942-C maʼlumotlar markazlari va kompyuter xonalari uchun minimal telekommunikatsiya infratuzilmasi talablarini, shu jumladan ortiqcha va mavjudlik darajalari tushunchalarini belgilaydi. ISO/IEC 24764 maʼlumotlar markazlarida tolali va misdan tuzilgan kabellarni ham aniq qamrab oladi.
Ushbu doirada, zirhli LSZH kemiruvchilarga qarshi{0}}yamoq simlari muhim o'zaro bog'lanishlar uchun "oxirgi 10 metr" jismoniy qatlamning yanada ishonchli ta'minlanishini ta'minlash uchun joylashtirilgan.
Odatdagi ilovalarga quyidagilar kiradi:
Yamoq panellari/ODFlar va ToR kalitlari yoki raf ichidagi optik modullar (yoki bir qatordagi raflar orasidagi)-oʻzaro oʻzaro bogʻlanishlar
Yuqori zichlikdagi patch panellarda-qisqa{0}}masofali oʻzaro ulanishlar
ODFdan o'tkazgichlarda yoki qo'shimcha o'tkazgich o'rnatish qiyin bo'lgan muhitda uskunaga yo'naltirish
A/B ortiqcha havola arxitekturasidagi komponentlarni tuzatishni yakunlash-to-
Rasmda ikkita asosiy barqarorlik tamoyillari ta'kidlangan:
Standartlashtirilgan ODF ishlashi uchun tarqatish tomonidagi SC ulagichidan foydalanganda yuqoriroq port zichligi va kabelni yaxshiroq boshqarishni ta'minlash uchun LC ulagichiga "yuqori zichlikdagi port tomonini" joylashtiring.
Zirhli patch shnurlarni siqilish, egilish, qadam tashlash yoki tasodifiy tortib olishga eng ko'p moyil bo'lgan-joylarga joylashtiring, masalan, ichki tokchalar va-so'nggi marshrutlash zonalari-va shu bilan birga, magistral yo'llar jismoniy ajratish va ortiqchalik uchun ma'lumotlar markazi standartlariga mos kelishini ta'minlang.
