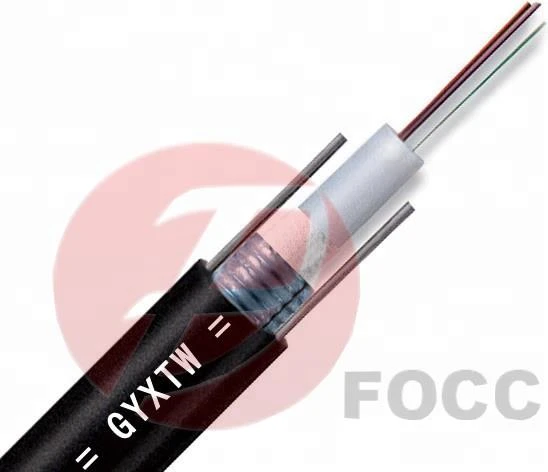

2 ~ 24 Core Single Mode & Multimode Outdoor Zirhli GYXTW Gost So'nggi Optik Bolal
 |

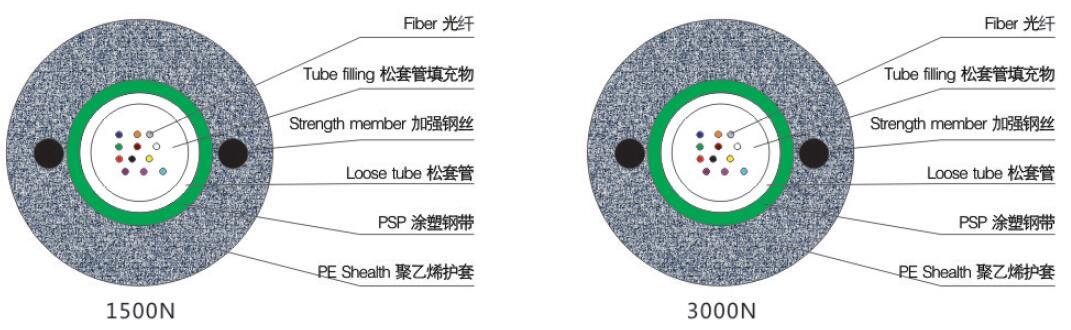

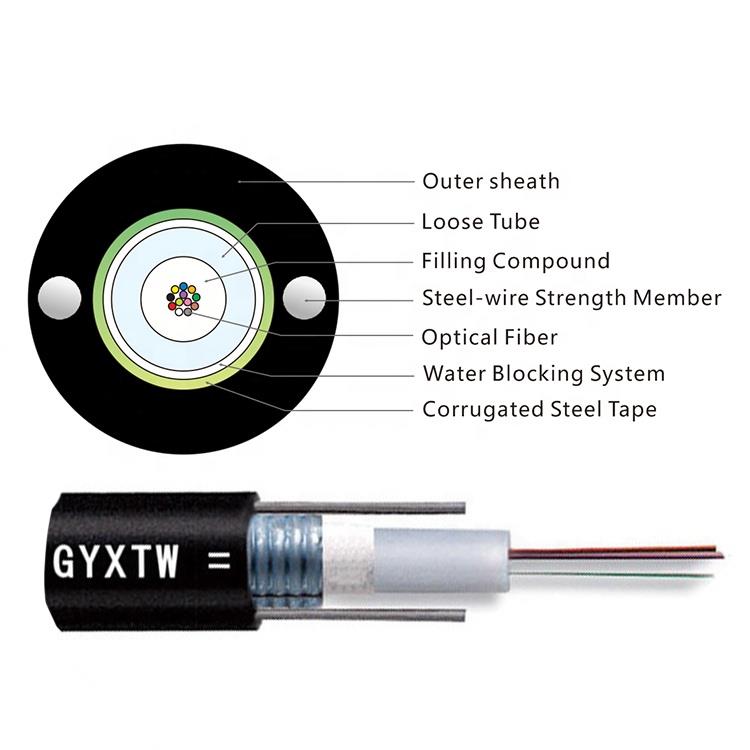

250 mikron tolali yuqori modulli plastmassadan qilingan yumshoq naychada joylashadi. Tubkalar suvga chidamli to'ldirish birikmasi bilan to'ldiriladi. Naychalar bo'ylab PSP qatlami bilan o'ralgan. PSP va bo'shashgan quvurlar o'rtasida suv o'tkazmaydigan materiallar kabelning ixcham va suv o'tkazmasligi uchun qo'llaniladi. Po'lat tarmoqli ikki tomoniga ikkita parallel po'lat simlar qo'yilgan. Parallel po'lat simlar ikki tomonlama tasmada joylashtirilgan. Bolal polietilen (pe) sumkasi bilan to'ldiriladi. |
 | |
 |  |
Xususiyatlari
Yaxshi mexanik va harorat ko'rsatkichlari
Hidrolizga chidamli yuqori kuchlanishga ega quvur
Maxsus kolba plomba birikmasi elyafning muhim himoya qilinishini ta'minlaydi
Echish chidamliligi va moslashuvchanligi
PSP namliklarni kuchaytiradi
Ikki parallel po'lat simlar chidamlilik kuchini ta'minlaydi
Kichik diametrli, engil va qulay o'rnatish
Saqlash / Mehnat harorati: -40 ℃ ~ + 70 ℃
Dastur
Kanal / Aerialda foydalanish mumkin
Elyaf parametrlari
Yo'q. | Mahsulotlar | Birlik | Shartnoma | |
G.652D | ||||
1 | Oddiy maydon diametri | 1310nm | mk | 9,2 ± 0,4 |
1550nm | mk | 10,4 ± 0,5 | ||
2 | Qoplama diametri | mk | 124.8 ± 0.7 | |
3 | Nopoklikning qoplamasi | % | ≤0.7 | |
4 | Core-Cladding Concentricity xato | mk | ≤0.5 | |
5 | Qoplama diametri | mk | 245 ± 5 | |
6 | Qoplamaslik | % | ≤6.0 | |
7 | Qoplama-qoplama kontsentratsiyasi xatosi | mk | ≤12.0 | |
8 | Kabelni kesuvchi to'lqin uzunligi | nm | lcc ≤ 1260 | |
9 | Yutish (maksimal) | 1310nm | dB / km | ≤0.36 |
1550nm | dB / km | ≤0.24 | ||
Bolal parametrlari
Mahsulotlar | Xususiyatlar | |
Elyaf hisoblagichi | 2 ~ 24 | |
Rangli qoplama tolasi | Hajmi | 250 μm ± 15 μm |
Rang | Moviy, to'q sariq, yashil, jigarrang, kulrang, oq rangda | |
Bo'shqoq kolba | Hajmi | 2.10mm ± 0.05mm |
Materiallar | PBT | |
Rang | Tabiiy | |
Kuchli a'zolar | Diametri | 1.0 mm |
Materiallar | Chelik | |
Tashqi ko'ylagi | Hajmi | 8,0 mm ± 0,1 mm |
Materiallar | PE | |
Rang | Qora | |
Mexanik va atrof-muhit xususiyatlari
Mahsulotlar | Birlashtirish | Xususiyatlar |
Tensio (uzoq muddatli) | N | 600 |
Qiyinlik (qisqa muddat) | N | 1500 |
Ezilgan (uzoq muddatli) | N / 10 sm | 300 |
Ezilgan (qisqa muddatli) | N / 10 sm | 1000 |
Min. Bend radiusi (dinamik) | mm | 20D |
Min. Bend radiusi (statik) | mm | 10D |
O'rnatish harorati | ℃ | -20 ~ + 60 |
Ishlash harorati | ℃ | -40 ~ + 70 |
Saqlash harorati | ℃ | -40 ~ + 70 |
Texnik parametr
Elyaf hisoblagichi | Bolal diametri (mm) | Bolal Og'irligi (kg / km) | Mustahkamlik chegarasi Uzoq / qisqa Davr (N) | Ezilgan qarshilik Uzoq / qisqa Davr (N / 100mm) | Bükme Radius ornatilgan / dinamik (mm) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Etkazish xususiyatlari | |||||
G.652 | G.655 | 50 / 125mm | 62.5 / 125mm | ||
Maksni yo'qotish (JB / km) (+ 20 ℃) | 850 nm | 3.0 | 3.3 | ||
1300 nm | 1.0 | 1.0 | |||
1310 nm | 0.36 | 0.4 | |||
1550 nm | 0.24 | 0.23 | |||
Kabel yoqimli-to'lqinli to'lqin uzunligi (nm) | ≤ 1260 | ≤1450 | |||
Tarkibi va texnik xususiyatlari
| 2fiber tomonidan ortadi | tolalar soni | Tubkaning o'lchami (mm) | Standart qatlam qalinligi (mm) | simi diametri (mm) | simi og'irligi (kg / km) | kuchli uzun / qisqa muddatli (N) | uzoq / qisqa muddatli (N / 100mm) qarshilikka chidamlilik |
| GYXTW-2 ~ 12Xn | 2 ~ 12 | 2.0 / 3.0 | 3.0 | 11.0 | 132 | 600/1500 | 1000/3000 |
Eslatma: 1. Xn toifasi tolali turini ifodalaydi va FOCC ning simi kodlashda tasvirini tafsilotlarga qarang
Elyaf ranglari FOCC bilan bo'shashgan kolba identifikatsiyasi
Kablolardaki tolalar YD / T901-2001 standartiga muvofiq standart rang identifikatsiyasi bilan aniqlanishi mumkin.
Standart rangni identifikatsiya qilish
Eslatma: A. bitta bo'shashgan trubaning tolalar sonini 12dan kamroq bo'lganida, tolalar oqimdagi NO.1 rangidan aniqlanadi.
Standart rangni identifikatsiyalash, NO.6 oq rangi standart rangli identifikatsiya W deb atalgan tabiat rangiga almashtirilishi mumkin.
Bolal ichidagi bo'sh kolbalarni aniqlash
kabelning bo'shashgan rotorlari pan-kromatograf bilan aniqlanishi mumkin
Uchuvchi kromatograf
Pan-kromatograf
Ilova:
Shaharlararo va mahalliy tarmoq (LAN) aloqasi.
Antenna va kanal quvurlari.
