Optik tolali ulagichTurlari: Vizual identifikatsiya qo'llanmasi
Uch hafta oldin, Texasdagi logistika kompaniyasi. Xarid bo'yicha menejer qo'ng'iroq qiladi va unga "ko'k tolali kabellar, kichiklari" kerakligini aytadi. Standart so'rov, to'g'rimi? Qirq daqiqadan soʻng biz hali ham ekran{2}}fotosuratlarini baham koʻramiz, chunki uning texnik xizmat koʻrsatish texnologiyasi yashil{3}}yuklangan LC/APC yamoq simini orqa yorugʻlik ostida suratga oldi - telefon ekranida koʻk rangda koʻrindi - va uni xarid qilishga chaqirdi. Bosh vazir allaqachon 200 dona LC/UPC dupleksida "savatga qo'shish" tugmasini bosgan edi. Noto'g'ri jilo burchagi. Ularning har biri PON uskunasiga mos kelmaydi.
Agar bu buyurtma yuborilsa va kimdir ularni ulab qo'ysa, siz ikkala uchidagi ulagichlarni almashtirasiz. To'rt grand minimal. Ikki tarqatish markazida olti soatlik ishlamay qolish. Va qo'ng'iroq qilgan texnik? U sakkiz yildan beri tola ishlab chiqarish bilan shug‘ullanadi. Bu qobiliyatsizlik emas edi. Bu hech kim sotib oluvchi jamoalarga konnektor dizaynerlari o'ttiz yil davomida mukammallashtirish uchun sarflagan vizual kodlash tizimini o'rgatmagan.
Rang kodlari mavjud. Mexanik farqlar ularni bilganingizdan keyin aniq bo'ladi. Muammo shundaki, har bir etkazib beruvchining veb-sayti sizga qo'shishni yo'qotish xususiyatlariga ega va sotib olish ma'lumotlariga ega bo'lmagan bir xil umumiy mahsulot tarmog'ini ko'rsatadi. Biz buni tuzatamiz.
Besh soniyada tolali ulagichni oʻqing - Hech qanday asossiz
Yamoq shnuri ish stolingizga tegsa, siz uchta narsaga qaraysiz. Har qanday xatoga yo'l qo'ying va siz uni qaytarib yuborasiz yoki tarmoq jamoasiga nima uchun ularning yangi o'tkazgich portlarini yoqib yuborganini tushuntirasiz.
Avval shakl bering.
LC kichik toʻrtburchak shaklda boʻlib, siz boʻshatish uchun bosgan mandal yorligʻini - bosasiz, bu sizning 1,25 mm ferrulingiz boʻlib, soʻnggi oʻn yillikda ishlab chiqarilgan har bir SFP shakl faktoriga mos keladi. SC - bu kattaroq kvadrat bo'lib, u o'tirganda chertadi va to'g'ridan-to'g'ri tashqariga chiqadi. FCda siz burab qo'yadigan metall iplar mavjud. ST dumaloq, -va{6}}nayzani eski BNC koaksi kabi burab turadi. MTP/MPO keng ko'p tolali to'rtburchak bo'lib, yuzida hidoyat pin teshiklari ko'rinib turadi. Beshta shakl. ID uchun ikki soniya.
Kabel ko'ylagi rangi.
Sariq yagona rejim-. Orange eski multimoddir (OM1/OM2, 2005-2015-yilda oʻrnatilgan boʻlishi mumkin). Aqua zamonaviy multimoddir (OM3/OM4, joriy maʼlumotlar markazingiz -standart darajasiga yetmaydi). Ohak yashil OM5 keng polosali, bu sohada hali ham kam. Agar binafsha yoki to‘q qizil rangni ko‘rsangiz, bu odatda sotuvchiga xos{13}}belgilangan – yetkazib beruvchi bilan tasdiqlang.
Ulagich korpusining rangi - bu yerda pul yo‘qoladi.
Yashil rang APC degan ma'noni anglatadi. To'liq to'xtash. "Odatda APC" yoki "ehtimol APC" emas. Yashil rang har doim 8-daraja burchakli jilodir. Moviy rang bitta rejimli UPC degan ma'noni anglatadi. Bej yoki aqua multimodni anglatadi. Agar kimdir sizga yashil ulagichni uzatsa va bu UPC deb aytsa, u noto'g'ri yoki yolg'on gapiradi. Yashil/ko‘k farq bu taklif emas, balki muhandislik vazifasidir, chunki APC ni UPC ga ulash ikkala ferrulning uchini ham yo‘q qiladi va tutashuvdagi signalning 90 foizini o‘ldiradi.
Biz zararni ko'rdik. Feniksdagi mijoz bitta APC jumperini Cisco ASR dagi UPC portiga ulashdi. Qo'shish yo'qotilishi ushbu havolada 11,2 dB ga oshdi. Bu "pastlangan samaradorlik" emas. Bu o'lik optik yo'l. Ikkala ulagich ham axlat qutisiga tushib ketdi, shuningdek, adapterni almashtirish kerak edi, chunki ferrul sopol changni tekislash gilzasiga qirib tashladi. 12 dollarlik patch-shnurda ikki-yuz{8}}dollar xatosi.
LC: Buni yoki hech narsani zaxiraga qo'ymang
Tarmoq jamoangiz buyurtma bergan har bir qabul qiluvchi qurilma - SFP, SFP+, SFP28, QSFP28, muhim emas - LC portlaridan foydalanadi. Biz o'z buyurtma ma'lumotlarimizni kuzatib boramiz. Kimdir ulagich turini ko'rsatmasdan "tolali patch kabellar" uchun RFQ yuborsa, bu LC dupleks 100 tadan 87 marta.
Mana nima uchun LC narxi butun xaritada: Lucent yillar davomida patentlarga ega edi. Litsenziya to'lovlari sun'iy ravishda oshirilgan xarajatlarni ushlab turdi. Bu patentlarning muddati 2018-2019-yilda tugagan. Endi sizda maxsus talablarga javob beradigan LC konnektorlarini royalti to'lovisiz ishlab chiqaradigan o'nlab ishlab chiqaruvchilar bor. Agar etkazib beruvchi "LC texnologiyasi tufayli" sizga yuqori narxni taklif qilsa, ular 2015 yilgi narxlar jadvalini ishga tushirmoqda yoki ular to'ldiruvchi marjada. Yurish.
Nima to'lashingiz kerak (2025 yil narxi):
- LC/UPC simpleks, bir{0}}rejim, 3 metr: 500-qty uchun 2,40-3,80 dollar
- LC/UPC dupleks, bir{0}}rejim, 5 metrli: 500-qty uchun 4,20-6,50 dollar
- LC/APC dupleks, bitta-rejim, maxsus uzunlik: Bizga taklif qiling - yetkazib berish muddati 3-5 kun
Biz LC komplektlarini har bir-ulagich sinov ma'lumotlari bilan jo'natamiz. Qo'shish yo'qolishi, qaytarilish yo'qolishi, yuz-so'nggi geometriyasi o'lchanadi va qutidagi hisobotda chop etiladi. Agar joriy etkazib beruvchingiz sizga haqiqiy o'lchov ma'lumotlarisiz muvofiqlik sertifikatini bersa, nima uchun ulardan so'rang. Keyin bizga qo'ng'iroq qiling.
SC: FTTH ishchi kuchi (va nima uchun u ketmaydi)
Kattaroq kvadrat korpus. 2.5mm ferrul. Muftani toʻgʻri oʻrnatgandan soʻng, -qoniqarli bosish bilan suring. SC uy, GPON/EPON uskunalari, o'simliklardan tashqarida tarqatiladigan-tola{5}}tola-da ustunlik qiladi. Agar sizning biznesingiz keng polosali yetkazib berishga tegsa, SC ulagichingizning BOM ning 40-60% ni tashkil qiladi.
SC narxi barqaror, chunki patent merosini oshiruvchi xarajatlar yo'q. Kabel sifati va uzunligiga qarab, ovoz balandligidagi dupleks yig‘ish uchun $3-$5 kuting. Biz SC/UPC va SC/APC ni bir rejimli, OM3 va OM4 konfiguratsiyalarida zaxiralaymiz. Maxsus uzunliklar 3 ish kuni ichida jo'natiladi.
Bosish odamlar o'ylagandan ko'ra muhimroqdir. Ovozli zarba to'liq ishtirok etishning taktil tasdig'idir. Biz mijozlar saytlarida nosozliklarni tuzatdik, ularda uzilishli havola xatolari toʻliq oʻrnatilmagan - SC konnektorlariga bogʻliq boʻlib, ular ulangan koʻrinadi, lekin mandal ulanmagan. Hech qanday bosish yo'q, ulanish yo'q. Uni tinglash uchun o'rnatish guruhlaringizni o'rgating.
FC: Sekin o'lmoqda, lekin hali ham hisob-kitob soatlari
Muftadagi tishli vint-. Metall barrel. Siz OTDR, optik quvvat hisoblagichlari, laboratoriya sinov uskunalarida FC topasiz. Yangi oʻrnatishlarda endi kamdan-kam hollarda FC koʻrsatiladi, biroq agar siz 2010-2020 yillarda sinov uskunalari bilan jigarrang maydon infratuzilmasini qoʻllab-quvvatlayotgan boʻlsangiz, siz u bilan qotib qolasiz.
Mana, hech kim sizni ogohlantirmagan tuzoq: FC/APC ikkita mos kelmaydigan kalit kengligida keladi. "Kamaytirilgan" kalit 2 mm. NTT standart kaliti 2,14 mm. Ulagich bochkasidagi yozuv belgilarini qidiring - bitta belgi qisqartirilgan, ikkilangan belgilar NTT degan ma'noni anglatadi.
Noto'g'ri buyurtma bering va ulagich jismoniy ravishda adapterga o'tiradi, lekin burchakli hizalama 0,14 mm ga o'chirilgan. Havola ishlaydi. Qaytish yo'qotilishi yomonlashadi. Siz iflos konnektorlar yoki yomon tolaga o'xshash intervalgacha bit xatolariga duch kelasiz. Muammolarni bartaraf etish bir necha soat davom etadi, chunki hech narsa aniq emas.
O'tgan yili biz universitet tadqiqot laboratoriyasidan qaytib kelganmiz. Ellikta FC/APC qisqartirilgan-kalit yig'inlari. Ularning butun sinov dastgohi NTT-kalit adapterlaridan foydalanadi. Har bir ulagich o'rnatilgan. Har bir o'lchov axlat edi. Ularda asosiy nomuvofiqlik borligini aniqlash uchun ularga bir hafta kerak bo'ldi. Buyurtmani to'g'ri kalitlar bilan qayta tuzish va uni qaytarib yuborish uchun bizga uch kun kerak bo'ldi.
FC yig'inlari manbalari:PO dagi kalit kengligini belgilang. O'ylamang. Agar ishonchingiz komil bo'lmasa, bizga mavjud uskunangizning suratini yuboring - biz biror narsa yaratishdan oldin kalit turini tekshiramiz.
ST: Eski infratuzilma solig'i
Snayzani-va{1}}burang. Koaks davridagi BNCga o'xshaydi, chunki AT&T dizaynni unga asoslagan. 1990-yillarda kampus LANlari STda ishlagan. Ushbu infratuzilmaning aksariyati 15-20 yil davomida yangilanmagan davlat binolari, universitetlar, ishlab chiqarish korxonalarida hamon ishlamoqda.
Agar siz jigarrang maydon uchun almashtirish simlarini keltirmoqchi bo'lsangiz, buyurtma berishdan oldin ST va SC ni tasdiqlang. Ular bir xil o'lchamda. To'liq mos kelmaydigan ulanish. Biz har oy SC ga buyurtma bergan xaridorlardan qo'ng'iroq qilamiz, chunki "fotosuratda xuddi shunday ko'rinardi".
ST - texnik xizmat ko'rsatish rejimi. Biz uni zaxiralaymiz. Agar kerak bo'lsa, biz maxsus yig'ilishlarni yaratamiz. Lekin agar siz yangi infratuzilmani loyihalashtirayotgan bo'lsangiz, STni ko'rsatmang. Siz yetkazib beruvchilar yordami qisqargan holda yetim qolgan ulagichlar oilasini sotib olmoqdasiz.

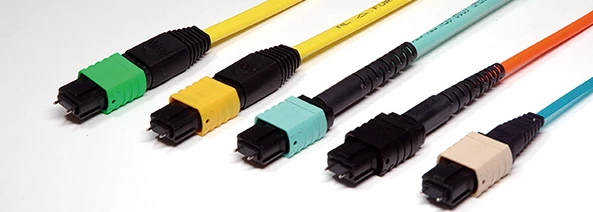

MTP/MPO: Magistral konnektor Hech kim to'g'ri tushuntirmaydi
Toʻgʻri burchakli koʻp-tolali ferrul. 8, bitta ulagichda 12, 16 yoki 24 ta tola. Bu sizning 40G/100G/400G magistral standartingiz. Agar maʼlumotlar markazi spine{10}}barg arxitekturasi yoki AI/ML oʻquv klasterlari bilan ishlayotgan boʻlsangiz, MPO hajmini sotib olgan boʻlasiz.
Mana, haqiqatan ham muhim bo'lgan sotib olish qarori:
MPO umumiy IEC/TIA standartidir. MTP - bu US Conec kompaniyasining xususiy-tolerantlik variantidir. Ular jismonan o'zaro bog'langan, ammo haqiqiy sifat va chidamlilik bo'shlig'i mavjud:
| Spesifik | Standart MPO | MTP (AQSh Conec) | FOCC MTP-Mos Premium |
|---|---|---|---|
| Birlik narxi | ~$1,40/ulagich | ~$6,35/ulagich | ~$4,80/ulagich* |
| Nominal sikllar | 200 | 500+ | 500+ |
| Har{0}}kabel uchun premium va asosiy | - | +$12-15 | +$8-10 |
| Foydalanish holati | Muhim bo'lmagan-tarqatish | 400G magistral magistrallar | Yuqori{0}}zichlikdagi magistral, byudjet-bilan |
| Yetkazib berish vaqti (birja konfiguratsiyasi) | 7-10 kun | 10-14 kun | 3-5 kun |
*Hajm narxi 50+ ta yig‘ilishda mavjud. MTP AQShning Conec savdo belgisidir; bizning yig'ilishlarimiz ekvivalent mexanik bardoshliklarga javob beradi.
Ishlab chiqarishdagi 400G magistrallar uchun MTP mukofoti yaxshi sarflangan puldir. Siz havola byudjeti chegaralarini oshirmayotgan tarqatish yamoqlari uchun standart MPO yaxshi ishlaydi. Qaysi ilovalar savdo taklifi emas, balki haqiqiy suhbat ekanligini - bahosini oqlashini koʻrib chiqishimiz mumkin, chunki notoʻgʻrisini belgilash sizga keyinroq tushadi.
Xizmat qo'ng'iroqlarini talab qiladigan gender tuzog'i:
MTP/MPO konnektorlari jinsga ega. Erkakning yo'naltiruvchi pinlari chiqib turadi. Ayolning hidoyat teshiklari bor. Ikki erkakni birlashtiring va pinlar tekis yuzaga tushadi. Ikkala ulagich ham bir zumda yo'q qilindi.
Biz mijozga 120 MPO-12 ta yig'ma - 60 erkak, 60 ta ayol - yuk jo'natildi, hech qanday jins belgisi bo'lmagan umumiy qutilarga qadoqlangan. Ombor xodimlari ularni bir-biriga bog'lab qo'yishdi, chunki "barchasi 12-tolali MPO". O'rnatish ekipaji saytga etib kelishdi, tasodifiy kabellarni tortib olishni boshladilar va uchinchi urinishda erkakni erkakka ulashdi. Ikkala ulagich ham yo'q qilindi. Chiroq va lupa yordamida qolgan 118 ta yig'ilishni jinsi bo'yicha saralash uchun ikki soat vaqt sarfladi.
Endi biz rangli kodli yorliqlar-bo‘lgan MPO majmualarini jo‘natamiz: erkaklar uchun ko‘k, ayollar uchun qizil. Bu standart emas. O'n yil oldin oddiy amaliyot bo'lishi kerak edi.
Cilalash turlari: ishlaydigan va singan o'rtasidagi 10 dB farq
| polyak | Yo'qotishlarni qaytarish | Yorug'lik aks ettirilgan | Bu nima uchun |
|---|---|---|---|
| Kompyuter | ~-40 dB | 0.01% | Eski telekom (bosqichma-bosqich tugatilmoqda) |
| UPC | -50 dan -55 dB gacha | 0.001% | Ethernet ma'lumotlar markazi, korporativ IT |
| APC | -60 dan -65 dB gacha | 0.0001% | CATV, FTTH, DWDM, har qanday analog |
UPC va APC o'rtasidagi 10 dB bo'shliq akademik emas. Analog CATV tarqatishda aks ettirilgan yorug'lik manbaga qaytib, video signalida ko'rinadigan shovqinlarni keltirib chiqaradi. -40 dB (kompyuter jilosi) da siz rasmda shovqinni ko'rasiz. -65 dB (APC) da aks ettirilgan quvvat shovqin darajasidan past bo'ladi.
Raqamli Ethernet uchun UPC yaxshi. Koʻp toʻlqin uzunligi-boʻlgan yoki analog signallarga ega boʻlgan har qanday narsa uchun APC texnik talab hisoblanadi.
Bizga "xavfsizlik uchun hamma joyda APC dan foydalanish" so'rovlari keladi. Aqlli eshitiladi. Ishlamaydi. APC konnektorlarini ishlab chiqarish 15-25% ga qimmatroq, chunki 8 graduslik burchakda bardoshlikni ushlab turish qiyinroq. Ko'pgina kommutator/router portlari UPC adapterlari bilan birga keladi. APC-ni UPC portiga ulang va siz ikkala sirtni ham yo'q qilasiz.
Yaxshiroq yondashuv: ulagichning jilosini uskuna portlariga moslang. Jamoangizni yashil/ko‘k rang kodini hurmat qilishga o‘rgating. APC va UPCni alohida inventar qutilarida saqlang. Ularni belgilang. Biz 4 dollarlik yorliq ishlab chiqaruvchisi bilan oldini olish mumkin bo'lgan juda ko'p "aralash abraziv turdagi" RMAlarni ko'rdik.
Byudjet konnektorlari va sifat: 80 ming dollarlik dars
Oziq-ovqat mahsulotlarini qayta ishlash zavodi. Minnesota. 2024. Ularning texnik xizmat ko‘rsatish guruhidagi kimdir APC ulagichini ishlab chiqarish liniyasini tekshirish kamerasi havolasidagi UPC portiga ulagan. Kamera oflayn rejimga o'tdi. Chiziq to'xtadi. Qirq-besh daqiqa ishlamay qolish.
Umumiy xarajat: 82 000 dollar yo'qolgan ishlab chiqarish, shuningdek, shikastlangan ulagichlar va adapter panelini almashtirish uchun 1800 dollar.
Chorakda byudjetli patch-kordlarni sotib olishdan tushgan mablag': 1150 dollar.
Sanoat so'rovlari ushbu "daqiqada 14 056 dollar" ishlamay qolish vaqtini e'lon qiladi va har bir xarid menejeri ularni o'qiydi va "bu biz emas, biz gipermiqyosli ma'lumotlar markazi emasmiz" deb o'ylaydi. Keyin sodir bo'ladi. Bitta ifloslangan ulagich ERP ma'lumotlar bazasi havolasini o'chirib tashlaydi va buxgalteriya hisob-fakturalarni uch soat davomida qayta ishlay olmaydi.
Budjetni ishlab chiqarish darajasidagi mukofotdan ajratib turadigan narsa:
Byudjet konnektorlari 125 mkm tola uchun umumiy 127-128µm ferrulli teshiklardan foydalanadi. Ular tolani epoksi va umid bilan markazlashtiradilar. Premium ishlab chiqaruvchilar - Corning, TE, us - tolaning tashqi diametriga to'g'ri keladigan ferrul teshiklari. Sizning tolangiz 124,7 mikronni o'lchaydimi? Biz 125,0 mikron teshikka ega bo'lgan paypoqni tortamiz. Bu 0,3 mikron klirens, mexanik markazlashtirilgan.
Byudjet yondashuvi sizga 1,6 µm dan yuqori konsentriklik xatolarini beradi. Premium 0,3-0,5 mikronni ushlab turadi. Bu qo'shish yo'qolishining o'zgarishi sifatida namoyon bo'ladi: har bir ulagichga o'rtacha 0,3-0,4 dB byudjet, 0,12 dB dan past bo'lgan mukofot. Bog'lanish yo'lidagi 10-15 ulanish nuqtalari bo'ylab ko'paytiring va siz optik byudjetingizning yarmini ishlab chiqarishga sarfladingiz.
Ulanishning chidamliligi: yuqori darajadagi konnektorlar 1,000+ qo‘shish orqali o‘ziga xos xususiyatlarga ega. 200 tsikl uchun baholangan byudjet konnektorlari, agar jilo IEC 61300-3-47 standartlariga muvofiq bajarilmagan bo'lsa, 150 tsikl atrofida daromad yo'qotilishini kamaytiradi. Yamoq paneli har hafta qayta konfiguratsiya qilinadimi? Siz to'rt yildan kamroq vaqt ichida byudjet konnektorlarini almashtirasiz.
FOCC sifat nazorati:
- Interferometrik end{0}}yuz tekshiruvi (namuna asosida emas-har bir ulagich)
- Cpk >1.33 ishlab chiqarish lotlari bo'yicha kiritish yo'qolishi (ma'lumotlar uchun bizdan so'rang)
- Yetkazib berish tarkibiga-montaj boʻyicha sinov hisobotlari kiradi
- Premium qatorimizdagi 1000+ davr reytingi
Biz eng arzon emasmiz. Shuningdek, biz sizning moliyaviy direktoringizga nima uchun 3 dollarlik patch-shnur 80 ming dollar ishlamay qolganini tushuntirmayapmiz.
Oldindan-Toʻxtatilgan va maydon: ROI matematikasi integratoringiz sizga koʻrsatmaydi
Kotirovkada maydonni tugatish arzonroq ko'rinadi. Mehnat, qayta ishlash va ishlashga{1}}va{2}}vaqtni hisobga olsangiz, bu arzonroq emas.
| Xarajat elementi | Maydon (har 100 ta havola uchun) | Oldindan{0}}tugatilgan (har 100 ta havola uchun) | FOCC Pre-muddatli narxlari |
|---|---|---|---|
| Malakali mehnat | 50-80 soat @ oʻrtacha 75-120 dollar/soat | 10-15 soat @ soatiga 45-70 dollar | Xuddi shu o'rnatish mehnati |
| Birinchi -tasdiqnoma | 43% (Fluke 2023 maʼlumotlari) | 95%+ zavod sinovidan o'tgan | 98,2% (1 2025 chorak maʼlumotlari) |
| Qayta ishlash tsikllari | Odatda 15-25 soat | Kafolat bilan almashtirish | Bir kechada almashtiramiz |
| Ishlash vaqti | 5-12 kun | 1-2 kun | Birja konfiguratsiyasi: oʻsha kunning-bilan joʻnatiladi |
| Umumiy xarajat (odatiy) | Yuqori + jadval xavfi | Pastroq + bashorat qilinadigan | 4 soat ichida taklif qiling |
Birinchi{0}}oʻtish sertifikati qotildir. Fluke dala o'rnatishlarining 57 foizi birinchi urinishda sinovdan o'tolmaganini aniqladi. Bu sizning ulanishlaringizning yarmidan ko'pi qayta ishlashni talab qiladi. Har bir qayta ishlash davri mehnat kuchini oshiradi, kechikishlar-jonlanadi va yangi ifloslanish xavfini keltirib chiqaradi.
Sifatli ishlab chiqaruvchilar tomonidan-oldindan tugatilgan har bir ulagich uchun sinov maʼlumotlari yuboriladi. Nazorat qilinadigan muhitda o'lchanadi. Maydon oʻzgaruvchilari yoʻq. "Texnologiya yomon kun kechirmoqda" xavfi yo'q.
500 portli ma'lumotlar markazi misoli: Maydonni tugatish materiallarga 3 ming dollar tejaydi. Malakali ishchi kuchi, asbob-uskunalar narxi va qayta ishlashga $18K-35K qoʻshadi. Oldindan tugatilgan{8}}material narxi yuqori, lekin joylashtirishni 8 kundan 2 kunga qisqartiradi, oʻrnatish uchun past malakali ishchi kuchdan foydalanadi, zavod sertifikati bilan birga keladi.
Aksariyat operatsiyalar birinchi joylashtirishda -muddatli premiumda ham buziladi.
FOCC oldindan tugatilgan-qobiliyatlari:
- Ushbu qo'llanmadagi har qanday ulagich birikmasi
- Maxsus uzunliklar (standart o'sish cheklovlari yo'q)
- Stok konfiguratsiyasi uchun 3-5 kunlik yetkazib berish muddati
- 50+ ta yig‘ilishda hajm narxi
- Biz g'alati so'rovlarni bajaramiz (gibrid jilo, maxsus ko'ylagi ranglari, -standart bo'lmagan polaritlik)
BOMni bizga yuboring. 4 ish soati ichida sizga narx haqida xabar beramiz. Agar joriy yetkazib beruvchi maxsus yig‘ilishlarni taklif qilish uchun 48+ soat vaqt talab qilsa, bu bizga qo‘ng‘iroq qilish uchun belgidir.
400G/800G: Ulagichning etishmasligi Hali hech kim gapirmaydi
AI tuzilmalari tola iste'mol qilmoqda. Biz olti oy oldin "MTP va MPO o'rtasidagi farq nima" deb so'ragan mijozlardan MPO-16 va MMC-16 yig'ilishlari uchun RFQlarni ko'rmoqdamiz.
Nvidia-ning yangi Blackwell GPU tugunlari an'anaviy bulutli serverlarga qaraganda 16 baravar ko'proq toladan foydalanadi. O'n olti marta. Matn xatosi emas. Har bir AI o'quv klasterini joylashtirish 2-3 yillik ulagichga bo'lgan talabni 6 oylik oynaga tortadi.
Juda kichik shakl faktor (VSFF) ulagichlari tayyormisiz yoki yo'qmi bu yerda:
- CS ulagichi (SENKO/Sumitomo): 2x LC zichligi, QSFP-DD/OSFP shakl omillari
- SN ulagichi: 3x LC zichligi, 800G va 1,6T ga mo'ljallangan
- MMC-16: 800G parallel optika uchun 3x MPO zichligi
Ular jismoniy jihatdan LC dan kichikroq. Agar siz forma faktorini bilmasangiz, CS dupleksi LC simplexga o'xshaydi. Sizning omboringiz ularni birinchi marta ma'lumot fotosuratlarisiz qabul qilganda, kimdir ularni noto'g'ri-tashlab qo'yadi.
Ta'minot zanjiri haqiqatini tekshirish:Oldindan tugatilgan 24-tolali MPO magistrallarining-to‘lov muddati sanoat bo‘yicha 3 haftadan 7-9 haftagacha cho‘zildi. Hamma ovora. Har yili barqaror 10-15% o'sishni rejalashtirgan ishlab chiqaruvchilar giperskala va AI infratuzilmasi xaridorlarining buyurtmalarida 40-60% keskin o'sishga duch kelishmoqda.
Agar siz har qanday AI/ML o‘rnatilishini, har qanday 400G+ magistralni yangilashni qo‘llab-quvvatlasangiz, hozir prognozingizga MPO/MTP-ni yarating. RFQ tushishini kutmang.
FOCCning joriy quvvati:
- MMC-16 agregatlari: ishlab chiqarishda, 5-7 kunlik yetkazib berish muddati
- MPO-24 magistrallari: A turdagi polarit, maxsus polarit uchun 3-5 kun
- CS va SN: mavjud namunalar miqdori, ishlab chiqarish hajmi Q2 2025
- Biz allaqachon VSFF konfiguratsiyalarini yetkazib berayotgan oʻrta{0}}darajadagi kam sonli ishlab chiqaruvchilardanmiz
Tekshirishni qabul qilish: Qaytishning oldini oladigan 90 soniya
Hech narsa inventarga kirmasdan oldin ushbu ketma-ketlikni bajaring. Bu bizning QC xodimlarimiz foydalanadigan aniq jarayon.
1-qadam:
Mexanik ID (5 soniya)
Ulagichni oling. Tishli bochka=FC. Süngü twist=ST. Kichkina to'rtburchaklar mandal yorlig'i=LC. Kattaroq toʻrtburchak surish-tortish=SC. Keng koʻp{10}}tolali=MTP/MPO. Bahorgi panjur=E2000.
2-qadam:
Rangni tekshirish (10 soniya)
Moviy ulagich + sariq simi=yagona-rejimli UPC. Yashil ulagich + sariq simi=yagona rejimli APC. Aqua ulagichi + akva kabeli=OM3/OM4. Muhandislik tekshiruvi uchun=mos kelmadi. Gibrid patch shnurlari mavjud, lekin yig'ishdan oldin POga qarshi tekshiring.
3-qadam:
MPO jinsini tekshirish (15 soniya, faqat MPO)
Ulagichning yuziga qarang.=erkagi chiqib turgan ignalarni koʻring. Teshiklarni ko'ring=ayol. Buyurtma spetsifikatsiyasiga muvofiq tasdiqlang. Belgilangan bo'lsa, polarit belgilarini tekshiring (A/B/C turi). Noto'g'ri jins=havolasi to'liq xato. Noto'g'ri kutupluluk=bir xil.
4-qadam:
Yuzni tekshirishni tugatish-(60 soniya)
Har bir ulagich. Faqat iflos ko'rinadiganlar emas. To'g'ri tola doirasi yoki tekshirish vositasidan foydalaning. Kontaminatsiya tolali aloqa uzilishlarining 85% uchun javobgardir (BICSI dala ma'lumotlari). Apparat doʻkonidagi IPA dan foydalanmang - notoʻgʻri navli barglar qoldiq halolari. Reagent-darajali IPA yoki quruq tozalash kassetalaridan foydalaning.
Tekshirish. Toza. Yana tekshiring. Kontaminatsiyani olib tashlash o'rniga uni qayta taqsimlovchi tozalash o'tkazgich vizual tekshiruvdan o'tadi, lekin kattalashtirishda muvaffaqiyatsiz bo'ladi.
Biz nima yuboramiz:
- Shaxsiy optik sinov hisobotlari (qo'shish yo'qolishi, qaytish yo'qolishi, geometriya)
- MPO yig'ilishlari uchun{0}}yuzni tekshirishning yakuniy suratlari (so'rov bo'yicha)
- MPO uchun rangli-kodlangan jins yorliqlari (koʻk=erkak, qizil=ayol)
- Haqiqiy o'lchov ma'lumotlariga muvofiqlik sertifikati, nafaqat "spesiyaga javob beradi"
Agar joriy yetkazib beruvchingiz har bir{0}}ulagich sinovi maʼlumotlarini taqdim qilmasa, sababini soʻrang. Agar javob "mana test hisoboti"dan boshqa narsa bo'lsa, yangi yetkazib beruvchini toping.
FOCC bilan ishlash: Tez kotirovkalar, tezroq yetkazib berish, hech qanday muammosiz
Biz Shenzhenda ishlab chiqaramiz. Uchta ob'ektda oylik quvvati 1,5 milliondan ortiq ulagichlar. Ushbu qo'llanmadagi har bir ulagich turi, shuningdek, paydo bo'lgan VSFF formatlari.
Biz nimalarni yaxshi bilamiz:
- Maxsus yig'ilishlar (uzunlik, jilo, ko'ylagi rangi, gibrid konfiguratsiyalar)
- Tez kotirovkalar (standart RFQlarda 4 soatlik aylanish)
- Qisqa muddatlar (birja konfiguratsiyasi uchun 3-5 kun, buyurtma uchun 7-10 kun)
- Asosiy xizmat shartnomasini va uch oylik muzokaralarni talab qilmaydigan hajmli narxlash
- G'alati so'rovlarni ko'rib chiqish (biz siz so'raganingizdan ham g'alati narsalarni yaratdik)
Biz nimada yaxshi emasmiz:
- 48 soat davomida tirnoq ustida o'tirish, chunki "bu bizning jarayonimiz"
- Uchuvchi uchun 50 dona kerak bo'lganda sizga "minimal 1000 dona" aytaman
- Haqiqiy sinov ma'lumotlarisiz COC hujjatlarini jo'natish
- Narxlarni olishdan oldin sizni uch kishi bilan gaplashishga majbur qilish
Narxni qanday olish mumkin:
BOMni focc@focc-fiber.com manziliga yuboring.
Ulagich turlarini, uzunligini, miqdorlarini va vaqt jadvalini kiriting. Narxni 4 soat ichida ish soatlarida (GMT+8) qaytarib beramiz.
Shoshilinch savollar uchun qo'ng'iroq qiling +86-138-2323-7984.
Agar ushbu qo'llanmada biror narsa sizning joriy xususiyatlaringiz yoki bo'lajak joylashtirishingiz haqida savollar tug'dirsa, bizning muhandislik guruhimiz bepul ulagich identifikatori va havola byudjeti maslahatini beradi. Savdo taklifi yo'q. Sizga kerak bo'lgan narsalarni aylanib o'tib, bu narsalarni qurgan haqiqiy muhandis.
FOCC Fiber Co., Ltd.|Shenzhen, Xitoy|www.focc-fiber.com
Adabiyotlar: TIA-598-C, IEC 61755, IEC 61300-3-35. Grand View Research, EMA 2024, ITIC 2024, Fluke Networks 2023 bozor maʼlumotlari. ROI hisob-kitoblari vakillik misollardir; loyihangizning maxsus parametrlari bilan tekshiring.
