Guruh tarmoqlari - WDM-PON tarmoq dasturlari
Hozirgi vaqtda har bir foydalanuvchi tomonidan ma'lumotlarni uzatish uchun EPON optik ulanish tarmog'i yoki GPON yuqori va past to'lqin uzunligi bo'linishida foydalaniladi. Har bir foydalanuvchi uchun bitta to'lqin uzunligi bo'yicha ushbu mexanizmga vaqt ajratilib, har bir foydalanuvchi uchun mavjud tarmoqli kengligi cheklanadi, shu bilan birga chiqindi tolasining o'zi ham mavjud tarmoqli kengligi. Tizimga WDM PON texnologiyasi kiritilgan bo'lib, foydalanuvchilarning yakuniy ehtiyojlarini qondirish uchun WDM-PON, foydalanuvchiga kirish qobiliyatini bir necha bor oshirish mumkin, shuning uchun WDM-PON, shuningdek, keyingi avlod kirish tarmog'ining echimi hisoblanadi.
Texnik echimlar
WDM-PON tizimida bir vaqtning o'zida turli xil to'lqin uzunliklarining ko'pligi va shuning uchun eng to'g'ri echim WDM-PON OLT bo'lib, yorug'lik manbalarining turli xil to'lqin uzunliklarida, har bir ONU yorug'lik manbasining ma'lum to'lqin uzunligidan foydalangan holda amalga oshiriladi. oldindan ishlab chiqilgan ulanish nuqtasi Konfiguratsiya va ishlaydigan to'lqin uzunligi. Agar to'lqin uzunliklari soni ko'p bo'lsa, yorug'lik manbalari ko'proq jiddiy muammo bo'lib qolishi kerak, bu ayniqsa taniqli ONU. Saqlashda jiddiy muammolar bo'lganligi sababli, tijorat echimlarida ishlatiladigan doimiy yorug'lik manbai qiyin WDM-PON tizimi bo'lib, rangsiz ONUdan foydalanish asosan WDM-PON asoslangan texnik echimning rangsiz WDM-PON ONU-ning hozirgi tadqiqotining konsensusiga aylandi. asosiy tizim. Turli xil qurilmalardan foydalanishga asoslangan rangsiz ONU usullarini sozlanishi lazerlar, keng spektrli yorug'lik manbai va manbali bo'lmagan toifalarga bo'lish mumkin.
1-rasm WU - PON tizimining yorug'lik manbalarining keng spektrida ishlatiladigan ONU
To'lqin uzunligi sozlanadigan lazer yordamida sozlanadigan lazer, ONU turli xil to'lqin uzunliklari bilan ishlashi mumkin, sozlanadigan lazerlar ham ma'lum to'lqin uzunligida ishlaydi, ammo to'lqin uzunligi sozlanishi mumkin, masalan, elektron sozlash, sozlash va yordamchi vositalar orqali mexanik sozlash. Xuddi shu tizim turli xil lazer bilan ishlaydigan to'lqin uzunligini ishlab chiqarish uchun ishlatilishi mumkin. Biroq, odatiy PON tizimiga qaraganda ishlatiladigan lazer sozlanishi lazer ancha murakkab, narxi nisbatan yuqori, shuning uchun hozirgi WDM-PON tizimida umuman foydalanilmaydi.
Ikkinchi yechim ONU nurining keng spektriga joylashtirilgan, undan keyin ONU chiqadigan yorug'lik, WDM uskunasi yupqa plyonka filtri yoki AWG singari signal spektrini ajratib, faqat ma'lum to'lqin uzunliklariga imkon beradigan va qisman uzatilgan. OLT markaziy idorasida joylashgan. Shunday qilib, har bir ONU bir xil yorug'lik manbaiga ega, lekin ular WDM multipleksorining turli xil portlariga ulanganligi sababli har bir to'lqin uzunligi uchun alohida signal hosil qiladi. 1-rasmda ko'rsatilgan WDM-PON yorug'lik manbalarining keng spektrida ishlatiladigan ONU, SLED, ASE-EDFA va ASE-RSOA kabi keng spektrli yorug'lik manbai bo'lishi mumkin. WDM-PON tizimidagi yorug'lik manbalarining keng spektri, yorug'lik manbasidan chiqadigan yorug'lik, spektrning faqat juda tor qismi yuqori quvvat tashuvchisi signali sifatida ishlatiladi va boshqa katta miqdordagi energiya isrof qilinadi va shuning uchun energiya sarfini talab qiladi. etarlicha optik quvvatni ta'minlash uchun yorug'lik manbai. Bunga qo'shimcha ravishda, spektrning bo'linishi kattaroq chiziqli kesishish tizimning dinamik diapazonini cheklashga olib keladi, siz mos keladigan multipleksor va demultiplexer keng o'tish diapazonini va kanal oralig'ini tanlashingiz kerak.
Yana bir yechim - ONUda yorug'lik manbai emas, barcha yorug'lik manbalari tizimi ALG orqali OLT ga joylashtirilgan va optik signalning aniq to'lqin uzunligi spektri ONUga bo'linganidan keyin ta'minlanadi va bu ONU optikani to'g'ridan-to'g'ri modulyatsiya qiladi 2-rasmda ko'rsatilgandek, yuqori signalni ishlab chiqarish uchun signal, bunday dasturlarga asoslangan optik signal, shuningdek, rangsiz ONU amalga oshirilishining aksi sifatida ham tanilgan. Ushbu amalga oshirishda AWG yorug'lik manbai tomonidan chiqarilgan keng spektrli yorug'lik oqim manbai sifatida har xil ONUga bo'linadi, shuning uchun optik signalning chiqindilari yo'q. Keng spektrli yorug'lik manbai SLED, EDFA va RSOA amplifikatsiyalangan spontan emissiyasini tanlashi mumkin, boshqasi esa urug 'manbai deb ataladi. Ko'zgularda ishlatiladigan qurilmalarga qarab, turli xil texnik echimlar mavjud. ONU-da ishlatilmaydigan, arzon, talab qilinadigan, har qanday harorat oralig'ida ishlashga qodir bo'lgan yorug'lik modulyatorlari, katta optik tarmoqli kengligi polarizatsiya ta'siridan, past kirish joyidan, past shovqinlardan. Keng tarqalgan ishlatiladigan aks ettirish modulyatori in'ektsiya bilan qulflangan FP-LD, RSOA va EAM, M-ZSOA va boshqalarni o'z ichiga oladi, ular ishlaydigan spektr diapazoni keng bo'lishi mumkin, ya'ni kirish moslamasining ishlashi va optik signalning to'lqin uzunligidan sezilarli darajada farq qilmaydi. bir xil qurilmada, rangsiz ONUni amalga oshirishda ishlatilishi mumkin.
Ko'p qismli bo'lishni targ'ib qiling
WDM-PON PONni yakuniy shakl sifatida qabul qilish mumkin, ammo yaqin kelajakda keng ko'lamli dasturlarda bu qiyin, asosan: xalqaro standartlarning yo'qligi, uskunalar ishlab chiqaruvchilar kamroq mablag 'sarflaydilar, chiplar, optik modul kabi turli xil qurilmalar va keng polosali yorug'lik manbai texnologiyasi etuk emas, butun dunyo bo'ylab asbob-uskunalarni ishlab chiqaruvchilarga WDM-PON tijorat tizimlarini raqamlash imkoniyatini beradi. FP-LD in'ektsiyasini qulflash texnikasidan foydalanishga asoslangan WDM-PON tizimi bugungi kunda 32 to'lqin uzunligiga erishishi mumkin, har bir to'lqin uzunligi 1,25Gb / s ma'lumotlarni uzatishi mumkin, shunda bir tomonlama foydalanish mumkin bo'lgan 20Gb / s o'tkazish qobiliyati. Yaponiyaning Fujitsu kompaniyasi, shuningdek, ONU ko'zgu modulyatsiya moslamasida qisqa muddatli va uzoq muddatli Ar-ge loyihalarining narxini kamaytirish uchun maxsus WDM-PON texnologiyasini ishlab chiqdi, GPON va WDM-PON o'rtasida o'tish texnologiyasini joriy etdi. WDM-PON platformasi yordamida qurilgan RSOA 16 1,25Gb / s ma'lumotlarni uzata oladi.

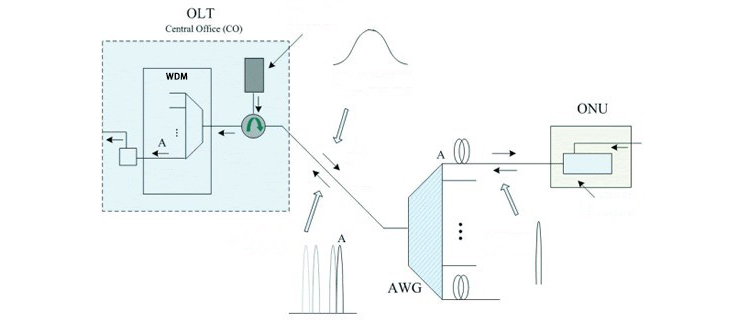

2-rasm WU-PON tizimi manbai ONU
Hozirgi vaziyatdan kelib chiqqan holda, yangi avlod PON EPON va GPON texnologiyalari asosan 10GEPON va 10GGPON yo'nalishiga va WDM-PON asosan xarajatlar cheklovlariga, shuningdek yaqin kelajakda tegishli biznes haydovchilar, operatorlarning etishmasligi bilan bog'liq. keng miqyosda joylashtirish, ammo WDM-PON texnik jihatlari xususiyati tufayli, u rivojlanib borgan sari uzoq kelajakda tanlov texnologiyasiga aylanishi mumkin.
Uning ulkan o'tkazish qobiliyati bilan ta'minlangan WDM-PON optik tarmoqlarning keyingi avlodiga ishoniladi. WDM-PON FTTx, mahalliy konvergensiya va uzatishni qayta tiklash kabi turli xil dasturlarda turli xil foydalanuvchilar uchun yomon xizmatlarni farqlash uchun ishlatilishi mumkin. Shu bilan birga, mavjud cheklovlarning etukligi, jihozlarning narxi va muddatlar va boshqa qurilmalarni standartlashtirish, eksperimental byuroda joylashtirilgan tijorat mahsulotlarining ozgina qismi, ammo texnologiyani yanada takomillashtirish va rivojlantirish bilan WDM-PON egallaydi. kelajakda kirish tarmog'iga ko'proq rol o'ynaydigan joy.
