●Umumiy koʻrinish
mahsulot xususiyatlari: Optik tolali jumper ishlab chiqarish liniyasi
Mahsulot ishlab chiqarish joyi: Xitoy
Brend: FOCC va OEM zavodi
Yetkazib berish joyi: Shenzhen
Qadoqlash: standart eksport qadoqlash
Yuk tashish: dengiz transporti, quruqlikdagi transport, havo transporti, tezkor etkazib berish va boshqalar
Sizning kompaniyangiz yuqori sifatli va malakali mahsulotlar ishlab chiqarish uchun asbob-uskunalardan foydalanish malakasiga ega bo'lmaguncha, biz butun jarayon davomida texnik ko'rsatmalar beramiz. Optik tolali patch kabellarni ishlab chiqarish quyidagi bosqichlarga bo'linadi:
1-qadam: Optik tolali kabelni kesib oling
Amaldagi uskunalar: Avtomatik optik tolali kesish mashinasi
Avtomatik optik kabel kesish mashinasi optik kabellarni kesish, o'rash va o'lchash uchun ishlatiladigan maxsus uskunadir. Avtomatik kabel kesish mashinasi turli xil xususiyatlarga ega kabellarni ma'lum uzunlikdagi kesish va shamollash va ularni halqalarga o'rnatishi mumkin. Avtomatik kabel kesish mashinasi aniq uzunlik, integratsiyalashgan kesish va o'rash va avtomatlashtirishning afzalliklariga ega.
Avtomatik optik kabel kesish mashinasi ishlab chiqarish uchun maxsus mo'ljallangan standart maxsus uskunadir. U ø0.9 dan ø6 gacha boʻlgan optik kabellarga (jumladan, ø4 dan past boʻlgan zirhli optik kabellarga) taalluqlidir. Avtomatik ip trimeri xitoy va ingliz tillarida rangli odam-mashina operatsion tizimini qabul qiladi. Uyda va chet elda shunga o'xshash mahsulotlarning afzalliklarini birlashtirgan holda, avtomatik ip trimeri ma'lumotlarni qayta ishlashning avtomatik funktsiyalari to'plamini qo'shadi. Ipni kesish uzunligining aniqligi sezilarli darajada yaxshilanadi va u avtomatik ravishda ipni olish funktsiyasiga ega. Kabel, avtomatik kesish va kabelni himoya qilish, avtomatik kabel kesish mashinasi va oraliq suspenziya funktsiyalari. Uzunlik va tezlik sozlamalari moslashuvchan va ishlab chiqarish samaradorligi yuqori.
|
Kuchlanishi
|
AC220V
|
|
Chastotasi
|
50Hz
|
|
Quvvat
|
550W
|
|
Og'irligi
|
125 kg
|
|
Nazorat qilish usuli
|
sensorli ekran
|
|
Kabelni kesish diametri
|
({0}}.9‒ 6 .0)MM simpleks yoki dupleks optik kabel
|
|
Kabelni kesish uzunligi
|
450 mtr dan kam yoki unga teng
|
|
Uzunlik bardoshliligi
|
3‰
|
|
Kesish tezligi
|
0.1-1.6m/s
|
|
Kabelni tushirish usuli
|
Avtomatik
|
|
Kabelni yig'ish usuli
|
Ikki g'ildirakli ulanish
|
2-qadam: Bo'laklarni o'rash va tolalarni tozalash
|
Tashqi o'lcham
|
750 * 660 * 800 (MM)
|
|
Ish samaradorligi
|
1500-1800Kompaniya/soat
|
|
Kuchlanishi
|
220v
|
|
Havo bosimi
|
0,8mpa
|
|
Og'irligi
|
95 kg
|
|
Tashqi o'lcham
|
620*240*220(MM)
|
|
Elektr
|
AC 220-240V
|
|
Nominal quvvat
|
65W
|
|
Nominal havo bosimi
|
0.5-0,8MPa
|
|
Ish samaradorligi
|
>1200 dona/soat
|
1. Ulagich qismlarini optik tolali kabelga joylashtiring
2. Optik kabelning g'ilofini olib tashlash uchun optik tolali qobiqni olib tashlash vositasidan foydalaning.
3. Keyin optik tolaning qoplamasi va qoplamasini tozalash uchun Miller striptizatoridan foydalaning.
3-qadam: Epoksi elimni quriting
Uskunaga talablar: pech, epoksi qatron elim, pnevmatik shprits, santrifuga
Ehtiyotkorlik bilan ishlab chiqilgan boshqaruv kartasi F seriyali uch o'qli tarqatish robotini SC FC LC ST E2000 MU tarqatish yo'liga mos keladigan chinakam aqlli CNC uch o'qli tarqatish uskunasiga aylantiradi. (Nostandart qisqichni alohida sotib olish kerak) Keramika ferrullarini avtomatik ravishda tarqatish uchun javob beradi. Mashina igna boshqaruv tugmalari bilan jihozlangan, bu shunga o'xshash mahsulotlarga qaraganda disk raskadrovka uchun qulayroqdir.
|
Injection shkalasi X/Y/Z(mm)
|
200/200/50
|
Haydash rejimi
|
Sinxron kamar + nozik chiziqli hidoyat ray
|
|
Maksimal yuklanish Y-AXIS / Z-AXIS
|
8 kg / 3 kg
|
Harakatni qoplash funktsiyasi
|
3 eksa (3Droom ichidagi har qanday yo'l)
|
|
Harakat tezligi X&Y / Z (mm/sek)
|
0.1~800/350
|
Tahrirlash rejimi
|
Operatsion paneli / Kompyuter
|
|
Parchalanish
|
0.01mm/eksa
|
Tashqi boshqaruv interfeysi
|
RS232
|
|
Aniqlikni takrorlang
|
+/-0.02mm/200
|
Kirish elektr
|
AC110/220V (ichki kalitni tanlash) 300 Vt
|
|
Dastur yozish rejimi
|
100 guruh, 4000 ball/guruh
(flashmemoryCOPY-ni qo'llab-quvvatlash)
|
Ish muhitining harorati
|
5-40 daraja
|
|
Ko'rsatish rejimi
|
LCD operatsion paneli (320×240)
|
Ish muhitining namligi
|
20-90%
|
|
Dvigatel
|
Yaponiyadan mikro bosqichli yuqori aniqlikdagi vosita
|
Hajmi (WxDxH mm)
|
413×439×534
|
|
Ishlash rejimi
|
Nuqtadan nuqtaga/uzluksiz chiziqqa
|
Og'irligi (kg)
|
28
|
|
Kuchlanishi
|
AC220-240V
|
|
Chastotasi
|
50/60 Gts
|
|
Quvvat
|
1100W
|
|
Haroratning aniqligi
|
±2 daraja
|
|
Haroratni nazorat qilish turi
|
Elektr turi
|
|
Hajmi
|
150*280*440(MM)
|
|
Og'irligi
|
15 kg
|
4-qadam: siqish va parlatish
●Turli standart optik tolali ulagichlarni qayta ishlay oladi: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000 va boshqalar.
●Tegirmon tezligi (0-200RPM), silliqlash vaqti va silliqlash disklari sonini istalgan vaqtda sozlash mumkin. Silliqlash shassisi 127 mm va stepper DC cho'tkasiz vosita haydovchi uskunaning ishlashini yanada barqaror qiladi.
●Yuqori aniqlikdagi mexanik muvofiqlashtirish, mustaqil aylanish va inqilob harakatga mos keladi, silliqlash sifatining bir xilligi va mustahkamligini ta'minlaydi.
●Mahsulotning yaxshilangan suv o'tkazmaydigan ishlashi va professional konstruktiv dizayni uskunaning xavfsizligi va ishonchliligini ta'minlaydi.
●Suvni maydalash uchun ishlatish, insoniylashtirilgan sozlamalar yaxshi shartni ta'minlaydi.
●Qisqichlar va silliqlash disklarini bosim o'tkazish, tushirish va almashtirish qulay va tezdir.
●Qayta ishlash sifati barqaror va ta'mirlash darajasi past.
●Yuqori ishlab chiqarish samaradorligi (ishlab chiqarish liniyasini shakllantirish uchun bir nechta birliklar parallel bo'lishi mumkin).
●Iste'mol qilinadigan materiallar tejaladi va silliqlash xarajatlari past bo'ladi.
|
Mashina hajmi
|
390*240*580(MM)
|
|
Ish muhiti
|
Harorat 10 daraja -40 daraja
|
|
Nisbiy namlik
|
15%-85%
|
|
Yuksiz shovqinli
|
＜50db
|
|
Tebranishlar
|
Ishlash 0.25g 5-100Hz 10min
Toʻxtatildi 0.50g 5-100Hz 10min
|
|
Ta'sirga chidamli
|
50 mm tushib ketdi (bir tomoni erga tegib turadi)
|
|
Kuchlanishi
|
220-230VAC 50Hz/60Hz
|
|
Quvvat
|
115W
|
|
Aylanish tezligi
|
0-200d/daq
|
|
Atrof-muhit harorati orasida
|
-40 daraja -85 daraja
|
|
Nisbiy namlik
|
15%-85%
|
|
tebranish
|
1.0g5-100Hz45min
|
Tozalash vositasi zanglamaydigan po'latdan yasalgan to'r va tozalash effektini yaxshilash uchun argon bilan payvandlangan.
Tozalash idishi yuqori sifatli zanglamaydigan po'latdan yasalgan va bir martalik muhrlangan. Payvand choklari yo'q va u yaxshi suv o'tkazmaydigan ishlashga ega.
Yuqori sifatli import qilingan komponentlardan foydalangan holda, ultratovush quvvatini konvertatsiya qilish samaradorligi yuqori, quvvat kuchli va tozalash effekti yaxshi.
|
Slot o'lchami ichida
|
300*240*150(MM)
|
|
O'lchamlari
|
330*270*310(MM)
|
|
Tank sig'imi doirasida
|
9000ml
|
|
Quvvat manbai kuchlanishi
|
AC220~240V 50/60Hz
|
|
Ishlash chastotasi
|
40 KHz
|
abraziv plyonka
30UM-9UM-1UM-ADS. To'rtta polishing plyonkasi to'rtta polishing mashinasida to'rt bosqichda sayqallanadi.
5-qadam: Qulfning oxirgi yuzini tekshiring
O'rnatilgan yuqori aniqlikdagi so'nggi yuz o'lchagich
FOCC-400G optik tolali yuz detektori yuqori barqaror tasvir monitori (10 dyuymli displey) bilan jihozlangan.
Ko'p kanalli optik tolali ulagichning so'nggi yuzlarini ishlatish paytida hosil bo'lgan silliqlash sifati, tozaligi yoki turli nuqsonlarni aniqlash uchun maxsus foydalaniladi.
Ayniqsa, MTRJ, MPO, FC, APC va boshqa koʻp yadroli va 8-darajali APC optik tolali oʻtish moslamalarini aniqlash uchun javob beradi. U oddiy bir rejimli (SM), koʻp rejimli (MM) optiklarni aniqlash uchun ishlatilishi mumkin. tolali ulagichlar, polarizatsiyani saqlaydigan (PM) optik tolali ulagichlar va boshqa maxsus optik tolali ulagichlar.
Tekshirish mumkin bo'lgan konnektor qo'shma modellariga quyidagilar kiradi: FC / PC, FC / APC, SC / PC, SC / APC, ST / APC, LC / PC, LC / APC, MU, MTRJ, MPO, FA va boshqalar.
Asbob juda aniq va 400 martagacha kattalashtirishi mumkin.
|
Kuchlanishi
|
DC12V
|
|
daromad
|
400 marta
|
|
Yordamchi yorug'lik manbai
|
Blu-ray
|
|
Yordamchi displey
|
10 dyuym
|
|
vazn
|
4kg
|
|
Operatsion usuli
|
Qo'llanma
|
6-qadam: Sinov kiritish yo'qolishi va qaytish yo'qolishi

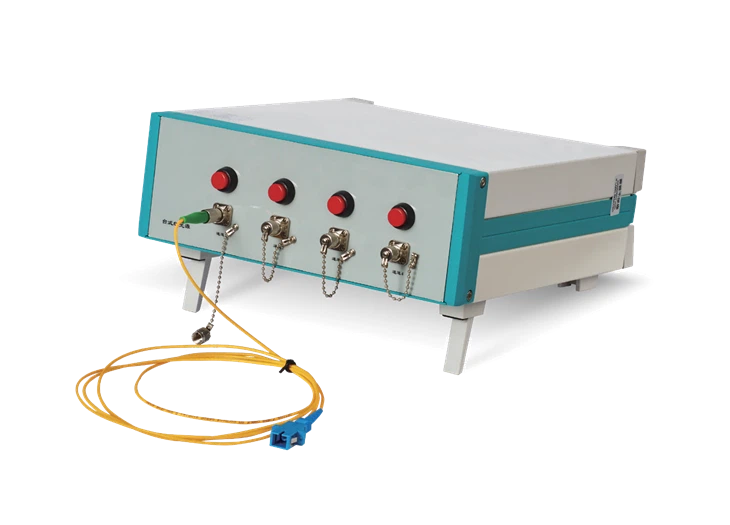

Uskunaga qo'yiladigan talablar: O'rnatish va qaytarishni yo'qotish sinovchisi
FOCC{0}} qo'shishni qaytarish yo'qotilishini tekshirgichning yangilangan versiyasi FOCC tomonidan optik tolali passiv komponentlar va optik aloqa sinov asboblarida ko'p yillik ishlab chiqarish va sinov tajribasiga ega hamda mahalliy va xorijiy qurilmalarning afzalliklaridan to'liq tayangan holda ishlab chiqilgan. asboblar va uni mahalliy mijozlar ehtiyojlari bilan birlashtirish. Nurni aniq aniqlash vositasi. U optik tolali kabellar, optik passiv komponentlar va optik tolali aloqa tizimlarini kiritish yo'qolishi va qaytarilish yo'qotilishini sinovdan o'tkazishda keng qo'llaniladi. Bu ishlab chiqaruvchilar, ilmiy tadqiqot muassasalari va operatorlar tomonidan ishlab chiqarish sinovlari, tadqiqot va ishlanmalar va muhandislik inshootlariga xizmat ko'rsatish uchun ishlatiladigan asosiy va ideal sinov vositasi.
Noyob qo'shish yo'qolishi signalizatsiya qiymati sozlamalari va turli xil rangli displeylar sinov samaradorligini sezilarli darajada yaxshilaydi. Oddiy operatsiya va super kuchli sxema dizayni, katta dinamik diapazon va zaif signallarni aniq aniqlash, tahlil qilish va qayta ishlash. Quvvat o'lchagich moduli va yorug'lik manbai moduli o'rtasidagi to'lqin uzunligi aloqasi ish bosqichlarini sezilarli darajada kamaytiradi. Noyob yorug'lik manbai ulagichi ajratib olinadigan, qulay va toza dizaynga ega va keng qamrovli quvvat o'lchagichni ta'minlaydi. Interfeys konfiguratsiyasi.
|
Kuchlanishi
|
180-260V AC 50Hz
|
|
Ishlash harorati
|
+10 daraja - +40 daraja
|
|
Hajmi
|
3U*235*380 (mm)
|
|
Og'irligi
|
<5kg
|
|
Ishlaydigan to'lqin uzunligi
|
850-1700nm
|
|
Sinov shkalasi
|
+5dB--80dB
|
|
Sinovning aniqligi
|
0.25dB
|
|
Chiqish barqarorligi
|
0.03 db/8 soat (@ 25 daraja )
|
|
Interfeys turi
|
FC/APC
|
|
Rezolyutsiya jurnalini ko'rsatish
|
0.001dB
|
|
Lineerlik (o'rnatilgan)
|
±{0}}.04dB(+3~-55dBm) ±0,08dB(-55~-65dBm) ±0,2 dB(-65~-75dBm)
|
|
Sinov rejimi
|
Chiziqlilik va chiziqli bo'lmaganlik
|
7-qadam: Qadoqlashdan oldin keramik ferrulning oxirgi yuzini qayta tekshiring
Avtomatik o'rash mashinasi
|
Kuchlanishi
|
AC220V
|
|
|
Quvvat chastotasi
|
50 Gts/60 Gts
|
|
|
nominal quvvat
|
80W
|
|
|
Bog'lash simini o'rashning texnik xususiyatlari
|
Tel bog'lash uzunligi
65-100mm
75-120mm
120-160mm
|
Tel diametri spetsifikatsiyasidan foydalaning
Diametrdan foydalaning ph5-25mm
Diametrdan foydalaning ph15-30mm
Diametrdan foydalaning ph25-45mm
|
|
Bobinlar soni
|
O'zingiz sozlashingiz mumkin (3-5 burilish)
|
|
|
Bog'lash
|
Kauchuklangan temir yadro
|
|
|
himoya qurilma
|
Sug'urta, nosozlik signalizatsiyasi va o'chirish
|
|
|
O'lchamlari
|
45*390*580(MM)
|
|
|
Og'irligi
|
45 kg
|
|
Taxminiy ishlab chiqarish jarayoni uchun ushbu videoga murojaat qilishingiz mumkin.
